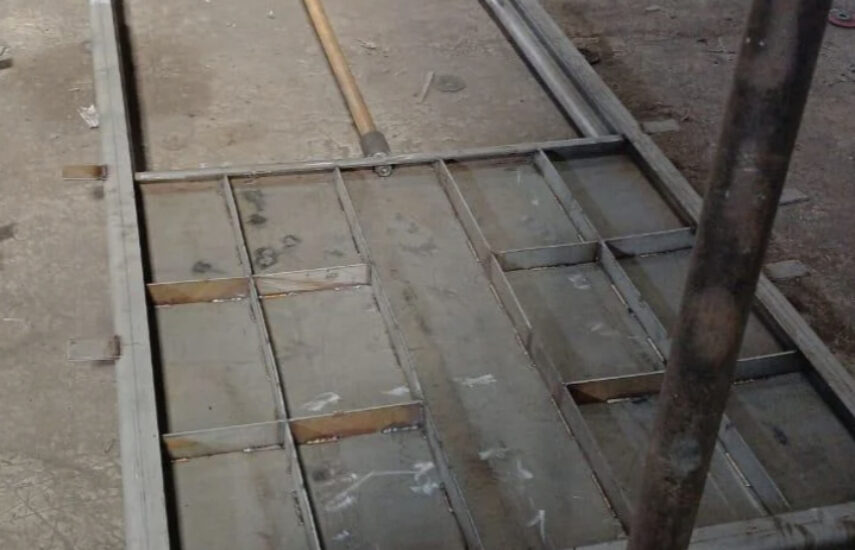

Затвор щитовой ЗЩПР

Щитовые затворы

это надежное гидротехническое оборудование, предназначенное для полного или частичного перекрытия водного потока. Их используют как на участках со свободной поверхностью воды (поверхностные модели), так и в заглублённых каналах, работающих под давлением (глубинные варианты). Такие затворы устанавливают в тех местах, где требуется полностью остановить движение жидкости или обеспечить точное регулирование её объёмов. Благодаря продуманной конструкции оборудование эффективно справляется как с полным перекрытием проёма, так и с дозированием подачи воды в канале.

Конструкция и материалы

Современные щитовые затворы производятся из высококачественной коррозионностойкой стали AISI 304, что обеспечивает длительный срок службы в условиях постоянного контакта с водой.
Винт может выполняться из двух типов металла:

• инструментальная углеродистая сталь — для максимальной прочности и восприятия нагрузок;

• легированная коррозионностойкая сталь — для усиленных антикоррозионных свойств в агрессивных средах.

Основной элемент — это прочный щит, устойчивый к гидромеханическим нагрузкам. Он закреплен в силовой раме, изготовленной из сложногнутого швеллера. Если требуется перекрыть прямоугольный или круглый коллектор, на раму приваривается обечайка нужного размера — с фланцем или без него.

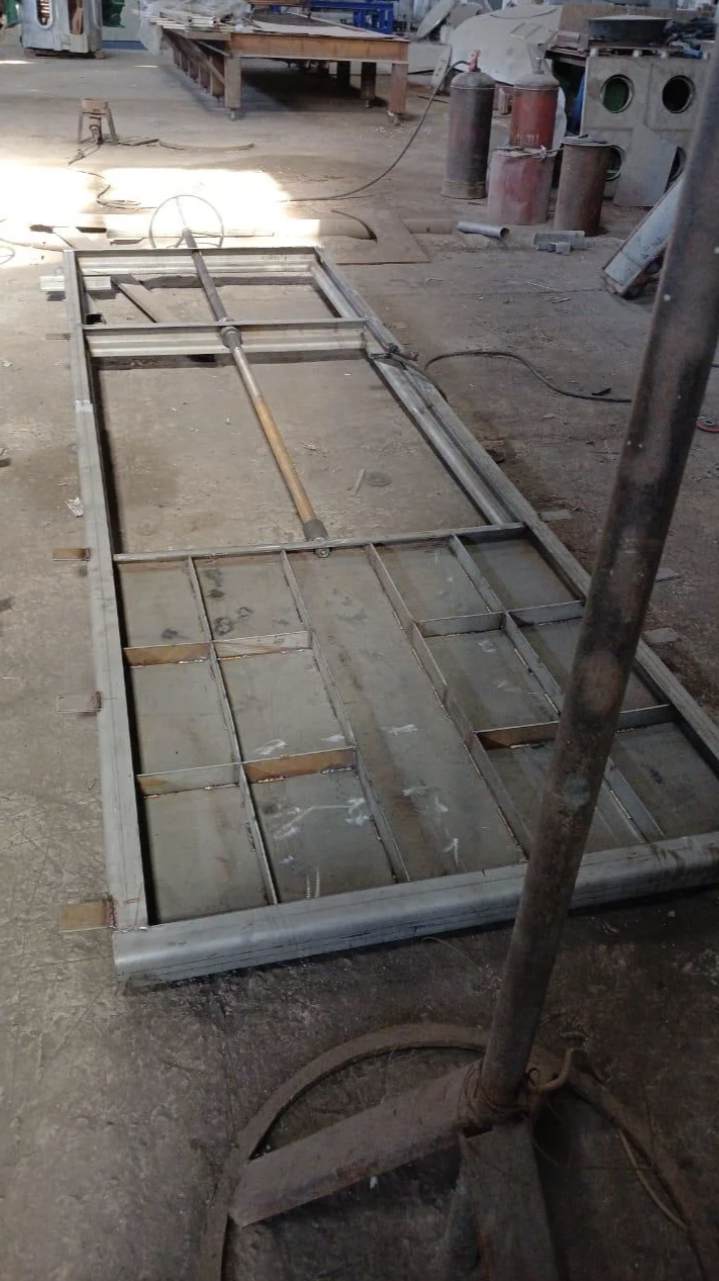

Особенности конструкции щитового затвора ЗЩПР 1,0

• Тип исполнения: Затвор щитовой ЗЩПР 1,0

• Бесштрабной монтаж, что значительно упрощает установку

• Невыдвижной винт, надёжный в эксплуатации

• Допустимый гидростатический напор: 1 м водяного столба

• Номинальная утечка: 3,6 л/мин

• Диаметр штурвала: 315 мм

• Материал изготовления: сталь AISI 304

• Габариты: ширина — 1000 мм, высота — 2600 мм

• Рама: усиленный сложногнутый швеллер

• Щит изготовлен с двойным гибом по четырём сторонам

• Усиленные рёбра жёсткости

• Толщина стенки рамы: 4 мм

• Толщина стенки щита: 4 мм

Преимущества щитовых затворов

• Высокая стойкость к коррозии и воздействию окружающей среды

• Надежная работа под нагрузками и при постоянном давлении воды

• Длительный ресурс эксплуатации благодаря качественной стали

• Возможность точного управления подачей воды

• Универсальность применения — от канализационных систем до промышленных гидроузлов

Где применяются щитовые затворы

Такие конструкции востребованы:

• на очистных сооружениях,

• на водозаборных станциях,

• в системах ливневой и промышленной канализации,

• в резервуарах, коллекторах и гидротехнических каналах,

• на объектах, где необходим контроль уровня и направления потока.
