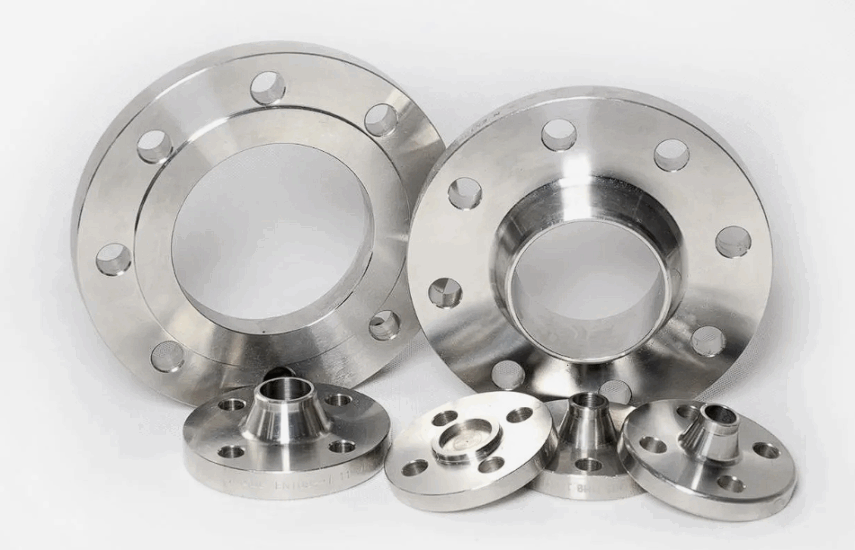

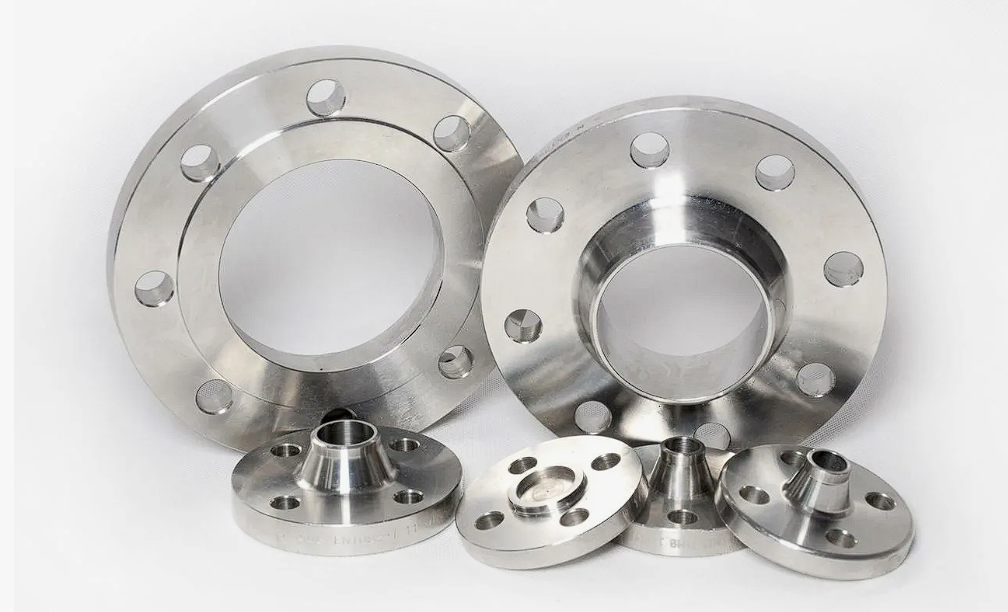

Фланцы из нержавеющей стали являются важнейшими компонентами для соединения труб, клапанов и другого оборудования в различных отраслях промышленности.

Они обеспечивают надежное, долговечное и устойчивое к коррозии решение для систем, подверженных воздействию высокого давления, температуры и суровых условий окружающей среды.

Большой опыт работы с заказами фланцев, начиная от стандартных размеров и заканчивая полностью индивидуальным производством в соответствии с вашими конкретными потребностями.

Типы фланцев из нержавеющей стали

Фланцы из нержавеющей стали бывают нескольких распространенных типов, каждый из которых подходит для различных областей применения.

Ниже перечислены основные типы фланцев, которые мы производим:

Тип фланца Описание Приложения
Сварная горловина (WN) Длинная коническая втулка, обеспечивающая превосходное распределение напряжения; используется в системах высокого давления. Нефть и газ, химическая переработка, энергетика.
Нескользящий (SO) Легко устанавливается путем надвигания на трубу и сварки как внутри, так и снаружи фланца. Системы низкого давления, общепромышленные трубопроводы.
Слепой (BL) Используется для закрытия конца трубопроводной системы или емкости. Испытания, техническое обслуживание, герметизация под давлением.
Муфтовая сварка (SW) Предназначен для труб небольшого диаметра, работающих под высоким давлением, труба вставляется в раструб. Трубопроводы высокого давления, химические заводы.
Резьба (TH) Имеет резьбовое отверстие для соединения с трубами с подходящей резьбой без сварки. Низкое давление, некритичные применения.
Соединение внахлестку (LJ) Используется с концевым фитингом; позволяет легко выравнивать и устанавливать. Частые демонтажные работы, химическая промышленность.

Общие размеры

Ниже приведена таблица стандартных размеров фланцев из нержавеющей стали в соответствии с ANSI/ASME B16.5 спецификации, которые широко используются для фланцев от ½» — 24″:

Номинальный размер трубы (NPS) Наружный диаметр (OD) Диаметр окружности болта Количество болтов Размер болта
1/2″ 3.50″ 2.38″ 4 1/2″ x 2.25″
1″ 4.25″ 3.12″ 4 1/2″ x 2.50″
2″ 6.00″ 4.75″ 4 5/8″ x 2.75″
4″ 9.00″ 7.50″ 8 5/8″ x 3.00″
6″ 11.00″ 9.50″ 8 3/4″ x 3.50″
8″ 13.50″ 11.75″ 8 3/4″ x 4.00″
12″ 16.00″ 14.25″ 12 7/8″ x 4.50″
24″ 31.50″ 28.00″ 16 1-1/4″ x 6.00″

Эти размеры являются репрезентативными для обычно используемых размеров.

Градации материала

Выбор правильной марки нержавеющей стали очень важен для того, чтобы фланец хорошо работал в ваших условиях эксплуатации. Ниже приведены наиболее распространенные марки, с которыми мы работаем:

Класс Описание Приложения
304/304L Аустенитная нержавеющая сталь общего назначения, обеспечивающая отличную коррозионную стойкость и хорошую свариваемость. Пищевая промышленность, нефтехимия, водоподготовка.
316/316L Превосходная коррозионная стойкость, особенно в средах с высоким содержанием хлоридов. Идеально подходит для морских и химических применений. Морская промышленность, химическая обработка, фармацевтика.
321 Стабилизирована титаном, что обеспечивает повышенную устойчивость к межкристаллитной коррозии. Аэрокосмическая промышленность, высокотемпературные системы.
2205 Дуплексная нержавеющая сталь с превосходной прочностью и устойчивостью к коррозионному растрескиванию под напряжением. Нефть и газ, опреснительные установки.
904L Высоколегированная аустенитная сталь, обеспечивающая превосходную коррозионную стойкость в экстремальных условиях. Химические заводы, производство серной кислоты.

Отделка поверхности

Отделка поверхности фланца из нержавеющей стали может влиять как на эстетику, так и на производительность. Ниже приведены типичные варианты отделки поверхности:

Отделка Описание Приложения
Мельничная отделка Стандартная отделка после производства; слегка шероховатая. Промышленное применение, где внешний вид не имеет решающего значения.
Полированный Гладкая и блестящая поверхность; достигается путем полировки. Декоративные изделия, продукты питания и напитки, фармацевтика.
Обработанный Прецизионная обработка для обеспечения жестких допусков. Критические применения, аэрокосмическая промышленность, системы высокого давления.

Возможности индивидуального производства

Мы можем изготовить фланцы различных размеров, форм и марок в соответствии с вашими уникальными требованиями к проекту.

  • Пользовательские размеры: Если стандартные размеры не подходят для вашего применения, мы можем изменить размер, толщину или конструкцию фланцев.
  • Специальные сплавы: Помимо типичных марок, мы можем производить фланцы из специальных сплавов или марок, отвечающих конкретным промышленным стандартам.
  • Специальная отделка: Мы обеспечиваем индивидуальную обработку поверхности в соответствии с вашими эксплуатационными потребностями, включая нанесение дополнительных покрытий для повышения стойкости.

Приложения

Фланцы из нержавеющей стали используются в самых разных отраслях промышленности, благодаря их способности соединять трубопроводы и обеспечивать структурную поддержку. Вот основные отрасли, в которых широко используются фланцы из нержавеющей стали:

  • Нефть и газ: Используется для соединения трубопроводов и управления системами высокого давления, особенно на морских и наземных буровых платформах.
  • Нефтехимия: На химических заводах фланцы необходимы для соединения технологического оборудования для безопасной работы с агрессивными химическими веществами.
  • Очистка воды: Фланцы используются для соединения систем фильтрации и распределения в водоочистных сооружениях.
  • Пищевая промышленность: Благодаря своим нереактивным свойствам нержавеющая сталь делает фланцы идеальными для гигиенических условий обработки.
  • Производство электроэнергии: Фланцы играют важнейшую роль в соединении турбин, котлов и систем охлаждения на электростанциях.
  • Фармацевтика: Прецизионные фланцы с полированной отделкой часто требуются для обеспечения санитарных условий при производстве лекарств.

Советы по обращению и обслуживанию

Чтобы сохранить долговечность и производительность фланцев из нержавеющей стали, соблюдайте следующие рекомендации при обработке, транспортировке и использовании:

Обработка

  • Сварочные работы: При сварке фланцев из нержавеющей стали используйте соответствующие присадочные металлы и контролируемый нагрев, чтобы не нарушить коррозионную стойкость или механическую прочность.
  • Прецизионная обработка: Убедитесь, что фланцы обработаны с высокой точностью, особенно в случае нестандартных фитингов, для соблюдения жестких допусков.

Транспорт

  • Предотвращение повреждения поверхности: Во время транспортировки убедитесь, что фланцы из нержавеющей стали хорошо защищены от царапин и потертостей, так как повреждение поверхности может снизить коррозионную стойкость.
  • Отдельное хранилище: Храните фланцы из нержавеющей стали отдельно от фланцев из других материалов, например углеродистой стали, чтобы избежать загрязнения.

Использование

  • Регулярно осматривайте: Регулярный осмотр фланцев на наличие признаков износа, коррозии или механических повреждений крайне важен, особенно в условиях высокого давления или коррозионной среды.
  • Избегайте воздействия хлоридов: Для таких марок, как 304 или 316, избегайте длительного воздействия высоких концентраций хлоридов, которые могут привести к точечной коррозии.
