Трубные фитинги из нержавеющей стали являются важнейшими компонентами многих промышленных систем, обеспечивая превосходную коррозионную стойкость, долговечность и прочность.

Мы предлагаем широкий ассортимент трубопроводной арматуры из нержавеющей стали для различных областей применения, от стандартных фитингов до индивидуальных решений, разработанных в соответствии с вашими конкретными требованиями. Имея многолетний опыт работы с крупносерийными заказами, мы гарантируем качество и точность каждого поставляемого нами продукта.

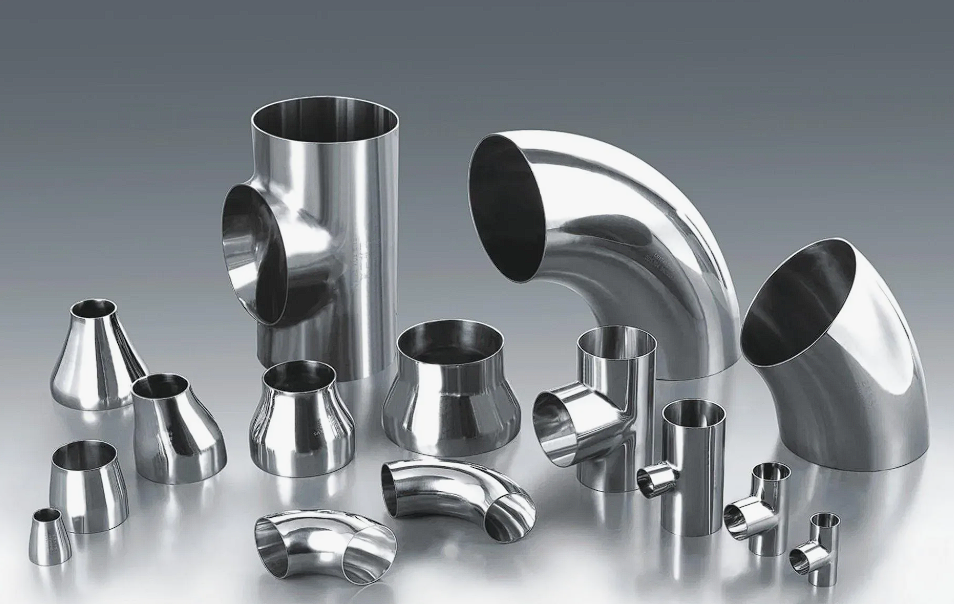

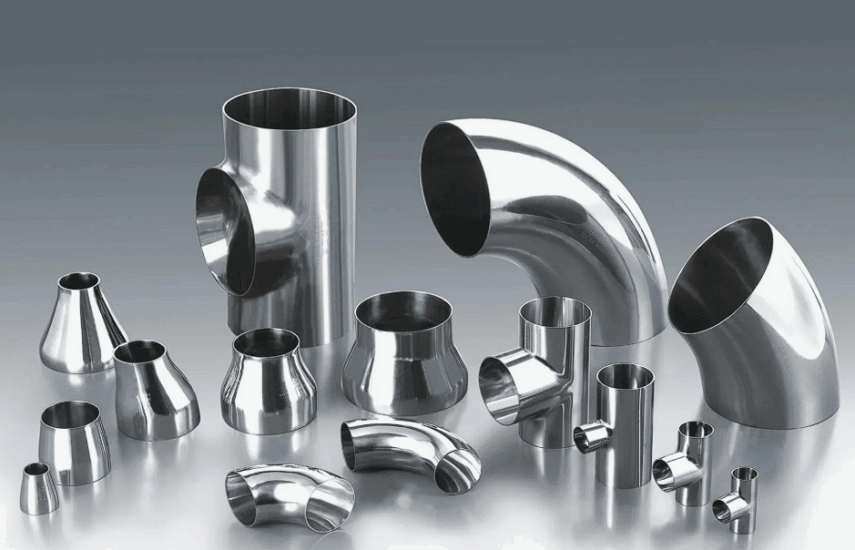

Распространенные фитинги и размеры труб из нержавеющей стали

Трубные фитинги из нержавеющей стали бывают разных форм для различных систем трубопроводов. Ниже приведена таблица распространенных типов фитингов с указанием их типовых размеров:

Тип крепления Стандартные размеры (мм) Приложения
Локоть (90° и 45°) 15 — 600 Изменение направления трубы
Тройник (равный/уменьшающий) 15 — 600 Объединение или разделение потоков труб
Муфта 8 — 600 Соединение двух труб
Редуктор 15 — 500 Соединение труб разного диаметра
Шапка 10 — 500 Герметизация конца трубы
Союз 6 — 300 Съемное трубное соединение
Крест 15 — 450 Соединение четырех труб под прямым углом
Заглушка 15 — 600 Используется в сочетании с фланцами с нахлесточным соединением для легкого демонтажа

Эти фитинги выпускаются из различных марок нержавеющей стали в зависимости от требований применения, включая 304, 316, и 316LОни обладают различными уровнями коррозионной стойкости и прочности.

Общие оценки

Каждая марка нержавеющей стали обладает уникальными характеристиками с точки зрения коррозионной стойкости, прочности и температурной устойчивости. Ниже приведена таблица с указанием распространенных марок нержавеющей стали, используемых в трубопроводной арматуре, и их свойств:

Класс Устойчивость к коррозии Прочность Типовые применения
304 Высокий Средний Общие трубопроводные системы, распределение воды
316 Очень высокий Средний и высокий Химическая обработка, морская среда
316L Очень высокий (низкий уровень углерода) Средний Зоны с высокой степенью коррозии, фармацевтика
2205 Отлично (дуплексная сталь) Очень высокий Высокое давление и коррозионные среды

Стандарты размеров

Трубные фитинги из нержавеющей стали производятся в соответствии с международными стандартами размеров. Наиболее часто соблюдаемыми стандартами являются ASME B16.9, ASME B16.11, и ISO 1127. Эти стандарты определяют размеры, допуски и методы испытаний трубопроводной арматуры.

Образец таблицы размеров для колена из нержавеющей стали (стандарт ASME B16.9)

Номинальный диаметр (дюймы) От центра до конца (мм) Толщина стенок (мм) Радиус (мм)
1/2″ 38 3.73 15
1″ 57 4.55 25
2″ 76 5.54 51
4″ 114 6.02 102
6″ 152 7.11 153

В этой таблице приведены некоторые стандартные размеры колен из нержавеющей стали.

Мы также поддерживаем производство на заказ для удовлетворения конкретных потребностей проекта.

Отделка поверхности

Отделка поверхности фитингов для труб из нержавеющей стали важна как с точки зрения функциональности, так и с точки зрения эстетики. Ниже приведен список распространенных вариантов отделки поверхности:

Тип отделки Описание Типовые применения
Маринованные Обработка поверхности для повышения коррозионной стойкости Промышленность, химия и нефтехимия
Полированный Гладкая, зеркальная поверхность Декоративные трубопроводы, сантехническое оборудование
Сатинированная отделка Матовое покрытие, не отражающее света Автомобильная, архитектурная
Дробеструйная обработка Матовая отделка достигается с помощью дробеструйной обработки Морское, наружное применение

Приложения

Трубные фитинги из нержавеющей стали широко используются во многих отраслях промышленности благодаря своим превосходным свойствам. Вот некоторые из основных областей применения:

Промышленность Общие приложения
Нефть и газ Трубопроводы высокого давления, системы нефтепереработки
Химическая обработка Системы транспортировки агрессивных жидкостей и химических веществ
Морские и оффшорные работы Трубопроводные системы для соленой воды, морские нефтяные вышки
Продукты питания и напитки Гигиеническое оборудование для обработки, распределения напитков
Фармацевтика Системы стерильной обработки, установки «чисто на месте» (CIP)
Очистка воды Системы фильтрации воды, опреснительные установки
Системы отопления, вентиляции и кондиционирования воздуха Трубопроводы систем отопления, охлаждения и вентиляции

Технические данные

В следующей таблице приведен обзор механических свойств распространенных марок нержавеющей стали, используемых в трубопроводной арматуре:

Класс Прочность на разрыв (МПа) Предел текучести (МПа) Удлинение (%) Твердость (HRB)
304 515 — 750 205 40 70 — 90
316 515 — 700 205 35 70 — 85
316L 485 — 700 170 40 70 — 85
2205 620 — 850 450 25 70 — 85

Эти цифры свидетельствуют о прочности и долговечности фитингов для труб из нержавеющей стали, что позволяет использовать их в условиях высокого давления и коррозии.
